二线制仪器仪表线路故障，也是时常遭遇的难题，比方说信号线短路，线与线之间短路，线与地之间短路。其中，线与地之间短路又分为：正端对地短路，负端对地短路，两种情况的故障现象截然不同。如果预判不准确，实际维修过程中肯定又要大费周折。

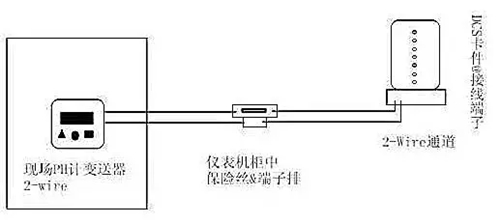

给大家分享一个近期遇到的二线制仪器仪表线路故障的案例，整个维修解决的实际过程可谓一波三折，拿出来一起参考参考：现场为一台二线制PH计变送器，由DCS卡件供电，同时变送器输出4~20mA信号给卡件。示意图大致如下：
那么，此次遭遇的故障情况为：现场PH计变送器供电正常，表头显示正常，PH值为6.8。但DCS显示状态为开路，通道未接收到4~20mA信号。
勘察完大致情况后，第一个考虑的是测通道的电压正常与否，在DCS机柜中找到此PH计回路的接线端子以及卡件通道。再断开接线端子的保险丝，用万用表直流电压档，测通道是否有直流电压输出，如下图。测量结果为22V，属正常范围。

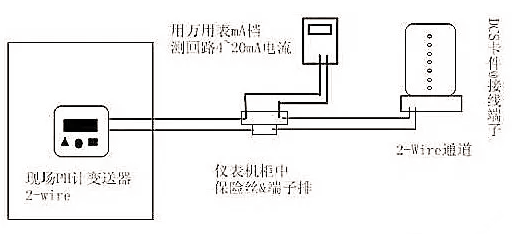

测量电压正常后，用万用表mA电流档，串接与保险丝座两端，测量回路的电流信号正常与否，如下图。测量结果为11.8mA，与现场PH计表头显示的值6.8相同（PH计量程为0~14）。
故障排除到此时已经是茫无头绪，组态不对？还是卡件通道坏？想尽各种办法，组态重新下装、更换保险丝、调换接线通道等等，依然如故，不知其所以然。很明显，开始考虑的方向就已经跑偏了。

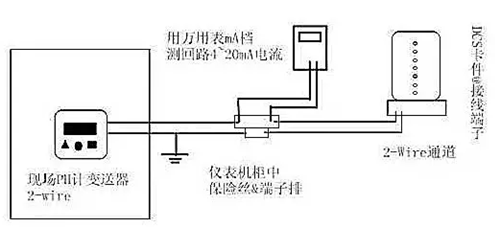

经过了各种折腾，考虑到线路故障，但当时还没有确认究竟是什么故障。开始查线，卡件和现场变送器的接线全部拆下，校对接线、测线路电阻、绝缘电阻等等，终于拨开云雾见青天啊，请看下图：
注意：负端的接地符号。是的，线路电阻测量下来，负端接线对地电阻仅几欧姆，已经对地短路了。
如此就可以解释上面的故障现象了，由于负端接地，正端供电没问题，所以现场表头显示正常。但是4~20mA信号并没有返回到DCS卡件通道，已然回流到接地中，所以DCS系统显示该通道为开路状态。在这种情况下，只有重新布线别无他法。
